每天診斷 9:2001 奧迪 TT Quattro CAN 總線故障


一輛2001年的奧迪TT Quattro開到我的修理廠,顧客抱怨說EPS燈會亮,但是間歇性的。剛開始故障并不明顯。我們能夠聽出ABS模塊可能有普遍性的問題,但在開始修理前須確定此問題。進行故障碼器掃描顯示CAN總線有錯誤;這步驟幫助雖然不大,但通常是開始診斷的第一步。

事實上故障的間歇性對我們沒有幫助。如果故障出現,剛開始啟動時ESP燈會熄滅,而一當車開到路上ESP燈就會亮。

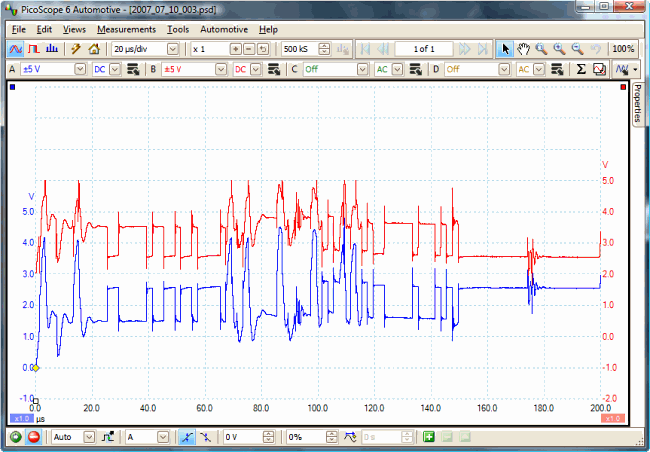

當ESP警示燈亮時,檢測到CAN總線信號如下圖:

figure 1

可以看到紅藍兩個信號從相反走向相同,但會保持一定的電壓差(幾乎一樣)。

figure 2

盡量沿著雙絞線,進行線路的肉眼檢查,并檢查高低電平阻抗檢查后,我確定故障存在的。估計是故障與變速器有關的,因為汽車必須要行駛才會有故障的,我斷開ABS模塊的連接,用示波器檢測CAN總線。不幸的是,混亂的波形仍然存在。

我重新接上ABS,并用肉眼沿著變速器一直檢查到差速器后部的Haldex模塊。(注意,這輛是四驅的TT Quattro版本。)斷開Haldex模塊,并用Pico示波器檢測雙絞線,終于顯示的是正確的CAN Bus信號。

figure 3

打開點火,斷開Haldex差速器控制器,CAN總線信號顯示正確。

我拆開舊的Haldex模塊,用放大鏡觀察電路板,但看不到有明顯的進水、接線斷落或其它問題。電路就是這么有趣。

一個新的Haldex控制器解決了所有問題。
